施工工藝不標準不規范或經驗不夠的泥瓦工在防水層上貼磚時多少都會遇到墻磚有空鼓的現象，面對這種情況，除了要求提升自身施工水準之外，還得找到防水層上貼磚出現空鼓的原因，找不到原因的話，下次有工程做依然還是會出現空鼓，這時就不單單是自身的問題了，這還會影響到裝修公司的口碑。作為一個泥瓦工，如果你也有遇到這種情況的話，不妨隨合景裝飾一起來了解防水層上貼磚出現空鼓的原因吧。
防水層上貼磚出現空鼓主要有以下原因：
1、瓷磚粘貼材料選擇不當
目前，墻面粘貼的瓷磚有尺寸越來越大、吸水率越來越低的趨勢，比如低吸水率的玻化磚就應用得非常普遍。這類瓷磚因其背面毛細孔極少，依靠機械錨固、粘貼為主的水泥砂漿及低標準的瓷磚膠，都難以對其形成足夠的粘結強度，容易導致瓷磚空鼓。需根據瓷磚吸水率和尺寸大小，選擇粘結強度等性能都合適的高性能瓷磚膠。
根據瓷磚的吸水率來選擇瓷磚膠：吸水率≧6%的，一般選用普通型；產品吸水率≦6%一般選用加強型產品。根據吸水率并結合瓷磚尺寸來挑選粘結劑產品。瓷磚尺寸≦0.36㎡且吸水率≦3%的，可以選用加強型產品；瓷磚尺寸≧0.36㎡且吸水率≦3%的，可以選用加強型抗流掛產品；瓷磚厚度≦3mm就是薄板，要選用薄板粘結劑。
2、瓷磚粘貼施工不當
瓷磚粘貼時，瓷磚膠必須正確攪拌，嚴禁摻入水泥、砂等其他不相關材料。瓷磚粘貼前必須清理瓷磚背面的脫模劑及上面其他影響粘結的污染物，也必須清理防水層上的灰塵及上面其他影響粘結的污染物。瓷磚粘貼要盡量控制粘貼層厚度，以減小粘貼層因太厚、收縮應力大而造成瓷磚粘貼失敗；瓷磚間要合理留縫，并選用合適的填縫材料；批刮時，梳理成條狀，保證滿漿率。
3、防水材料選擇不當

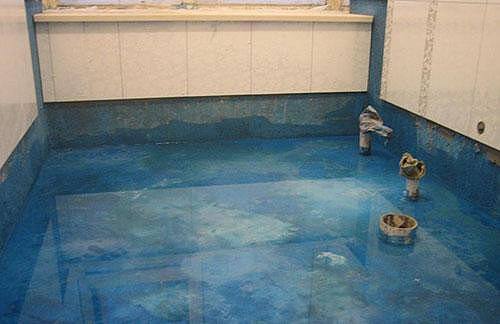

廚衛間常采用的防水材料是防水涂料，但在工程實踐中，也有一些廚衛間選用了防水卷材。卷材表面致密、吸水率低、柔韌性強、變形量較大，表面難以粘貼；而瓷磚膠的彈性模量遠高于防水卷材，難以適應卷材的高柔性，容易導致瓷磚空鼓。僅從該方面來看，裝飾面為瓷磚的廚衛間就不適用防水卷材！
防水涂料有很多種類，常見的有聚合物水泥類防水砂漿和防水涂料、聚氨酯防水涂料、聚合物乳液建筑防水涂料等。其中聚氨酯防水涂料、聚合物乳液防水涂料柔性較強，成膜后表面致密難粘貼，剛性的瓷磚膠與之有效粘貼的難度較大。而某些聚合物水泥類的防水材料，特別是聚合物含量相對較低的一些聚合物水泥防水砂漿、聚合物水泥防水漿料，為了降低材料的表面吸水速度以吸引客戶，摻入了過多的疏水劑，導致防水涂料層表面憎水性過強，嚴重影響了瓷磚膠與防水層之間的粘結，降低了粘結強度，增大了瓷磚空鼓的風險。因此，廚衛間應選擇正規廠家生產的、符合國家或行業標準的防水涂料。
一般地面可選用柔性的防水涂料以適應地面沉降等帶來的收縮變形，墻面可選用偏剛性的防水砂漿或防水漿料以適應后續的瓷磚鋪貼。施工后表面光滑的防水產品，如聚氨酯防水涂料、聚合物乳液防水涂料、聚合物水泥防水涂料，在粘貼瓷磚前，宜對其表面進行粗糙化處理增加界面間的粘結力。施工后表面粗糙的防水產品，如聚合物水泥防水漿料等，表面粗糙度相對較高，可直接粘貼瓷磚。
4、防水施工不當
防水施工前必須檢查、清理基面，堅固、清潔無污染的基面才能給防水層提供足夠的粘結強度，不至于因防水層與基層粘結不牢或者基層疏松而導致整個防水、瓷磚系統空鼓。防水材料必須按照產品說明進行攪拌，禁止額外摻水或者擅自改動產品各組分的配合比例。這些錯誤操作均會影響防水層的防水性能及強度。一旦防水層強度過低，則可能發生內聚破壞而導致空鼓。防水層施工后必須保證有足夠的養護時間。如在防水層產生足夠的強度前貼磚，則可能因瓷磚粘貼層質量過大導致防水層受損，進而導致空鼓。
關于防水層上貼磚出現空鼓的原因就分享講解到這里了，合景裝飾覺得防水層上貼磚出現空鼓的話，最重要還是選對防水材料以及保障施工規范，這樣做出來的工程才有質量保障！
合景裝飾是一家專業從事寫字樓裝修設計、酒店裝修設計、廠房裝修設計等多個公裝領域的裝修公司，公司目前擁有建筑裝修裝飾工程專業承包1級資質和建筑工程施工總承包2級資質以及機電安裝資質、消防安裝資質、設計資質；從事公裝19年，公司擁有優質的設計團隊和豐富實踐經驗和嚴謹工作的施工隊伍，在現代化的管理模式下，可為客戶提供高質量裝修工程，聯系電話：400-602-0222/177-2239-7777/177-2238-3333
